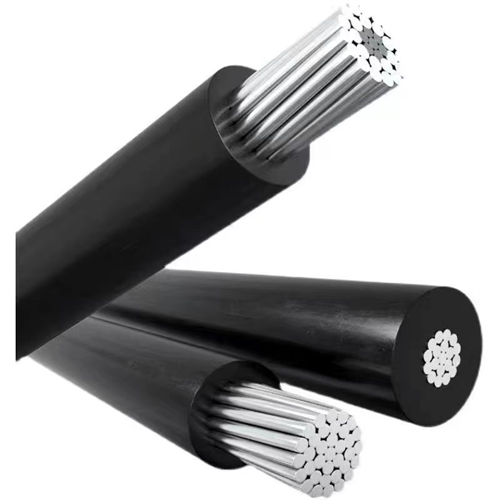

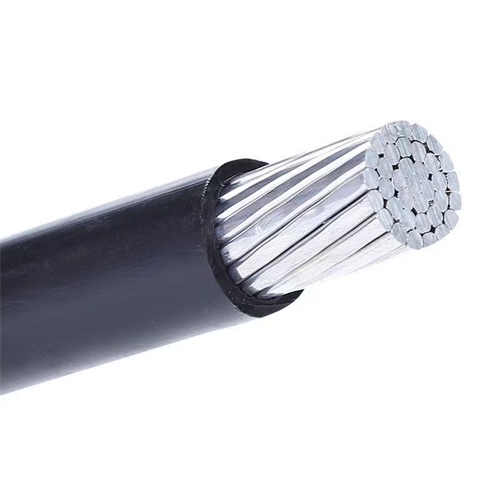

10kV JKLHYJ铝芯交联聚乙烯绝缘架空电缆是一种广泛应用于10kV电力系统架空线路的绝缘导线。以下是其标准技术参数的详细说明：
一、基本参数
-
型号：JKLHYJ
-
J：架空绝缘导线
-
KL：铝芯
-
HY：硬铝
-
J：交联聚乙烯绝缘
-
额定电压：10kV
-
导体材料：铝（AL），通常为硬铝，具有良好的导电性和机械强度。
-
绝缘材料：交联聚乙烯（XLPE），具有优良的电气性能、耐热性能和机械性能，能够在较高温度下保持稳定。
-
用途：适用于10kV架空电力线路，用于电能的传输和分配。
二、导线规格及技术参数
以下是10kV JKLHYJ铝芯交联聚乙烯绝缘架空电缆的常见规格及其技术参数：
|
导线型号
|
标称截面 (mm²)
|
导体结构 (股数/直径)
|
导体直径 (mm)
|
绝缘标称厚度 (mm)
|
绝缘外径 (mm)
|
20℃时导体直流电阻 (Ω/km)
|
导体拉断力 (N)
|
|
JKLHYJ
|
25
|
7/2.4
|
6.0
|
3.4
|
12.8
|
≤1.200
|
≥3762
|
|
JKLHYJ
|
35
|
7/2.8
|
7.0
|
3.4
|
14.4
|
≤0.749
|
≥5177
|
|
JKLHYJ
|
50
|
7/3.4
|
8.3
|
3.4
|
16.0
|
≤0.540
|
≥7011
|
|
JKLHYJ
|
70
|
19/2.4
|
10.0
|
3.4
|
18.0
|
≤0.443
|
≥10354
|
|
JKLHYJ
|
95
|
19/2.8
|
11.6
|
3.4
|
20.0
|
≤0.320
|
≥13727
|
|
JKLHYJ
|
120
|
37/2.4
|
13.0
|
3.4
|
22.0
|
≤0.253
|
≥17339
|
|
JKLHYJ
|
150
|
37/2.8
|
14.5
|
3.4
|
24.0
|
≤0.206
|
≥21033
|
|
JKLHYJ
|
185
|
61/2.4
|
16.2
|
3.4
|
26.0
|
≤0.164
|
≥26732
|
|
JKLHYJ
|
240
|
61/2.8
|
18.4
|
3.4
|
28.0
|
≤0.125
|
≥34679
|
三、电气性能
-
额定电压：10kV
-
长期允许工作温度：不超过90℃
-
短路时最高温度：不超过250℃（持续时间不超过5秒）
-
绝缘电阻：在正常工作条件下，绝缘电阻应符合相关标准要求，通常不低于1000MΩ·km
-
击穿电压：绝缘层的击穿电压应符合10kV电压等级的要求，确保在额定电压下安全运行
-
广西电缆厂_10KV架空绝缘导线.
四、机械性能
-
导体拉断力：如上表所示，不同截面积的导线具有不同的拉断力，能够承受一定的机械应力。
-
弯曲半径：电缆的弯曲半径应不小于15倍电缆外径，以确保在敷设过程中不会损坏绝缘层。
-
抗拉强度：导体应具有足够的抗拉强度，以满足架空线路的机械要求。
五、使用环境
六、其他特性
七、选配建议
在选择10kV JKLHYJ铝芯交联聚乙烯绝缘架空电缆时，需要综合考虑以下因素：
-
载流量需求：根据线路的负荷电流选择合适的导线截面积，确保导线的载流量能够满足长期运行要求。
-
环境条件：考虑使用环境的温度、湿度、海拔高度、化学腐蚀等因素，选择合适的绝缘材料和防护措施。
-
机械强度：根据线路的跨度、风速、覆冰等机械应力条件，选择合适的导线结构和强度等级。
-
经济性：在满足技术要求的前提下，综合考虑导线的成本、使用寿命和维护费用，选择性价比高的产品。
总之，10kV JKLHYJ铝芯交联聚乙烯绝缘架空电缆是一种性能优良、应用广泛的架空线路导线，通过合理选配和使用，能够为电力系统提供可靠的传输和分配功能。
