1. 确定供电区域和环境条件

• 供电区域：根据Q/GDW 1738-2012《配电网规划设计技术导则》，出线走廊拥挤、树线矛盾突出、人口密集的A+、A、B、C类供电区域推荐采用JKLYJ系列铝芯交联聚乙烯绝缘架空电缆。而在出线走廊宽松、安全距离充足的城郊、乡村、牧区等D、E类供电区域，可采用裸导线。
• 环境条件：考虑环境温度、湿度、腐蚀性等因素。绝缘导线由于外层有绝缘层，抗腐蚀能力较强，适合在环境较为恶劣的区域使用。

2. 根据负荷需求选择导线截面积

• 负荷计算：首先需要计算线路的负荷电流。例如，若变压器的装见总容量为1800KVA，功率因数为0.85，线电压为10kV，则线电流可通过公式I=3×10×0.851800计算，结果约为122.27A。
• 载流量校核：根据计算出的负荷电流，选择导线截面积时，需确保导线的载流量大于负荷电流。例如，JKLYJ-10KV-120MM²的导线在环境温度40℃时载流量为321.1A，足以满足122.27A的负荷电流。

• 常见截面选择：10kV架空配电线路根据不同的供电负荷需求，可以采用50、70、95、120、150、185、240mm²等多种截面的导线。

• 南宁电缆厂_广西电线电缆厂家。

3. 考虑机械性能和适用档距

• 机械强度：导线应具有足够的机械强度，以承受风、雪、冰等自然因素的影响。例如，JKLYJ导线的计算拉断力和导线截面积有关，如120mm²的JKLYJ导线计算拉断力为17339N。
• 适用档距：绝缘导线的适用档距通常不超过80m，而裸导线的适用档距不超过250m。

4. 考虑经济性和标准化

• 经济电流密度：在选择导线截面积时，可以参考经济电流密度。例如，对于年最大负荷利用小时数为4300h的线路，经济电流密度可查表得到，再结合负荷电流计算经济截面。
• 标准化和通用性：各地在使用时应考虑供电区域性质，结合各地需要选择2～3种常用截面的导线，以简化杆型选择、施工备料和运行维护。

5. 其他注意事项

• 电压损耗校核：对于35kV及以下的线路，按电压损耗决定导线截面是首要条件，再按经济电流密度、发热条件、机械强度进行校核。

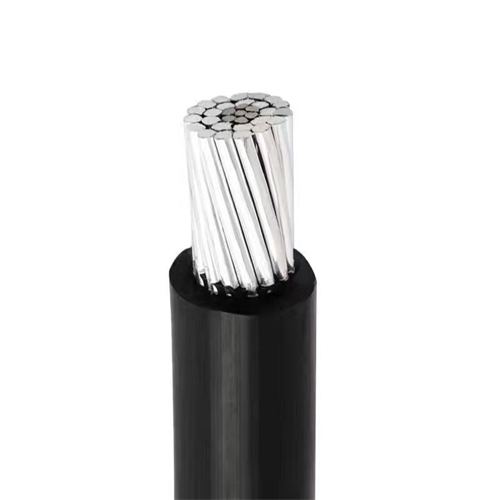

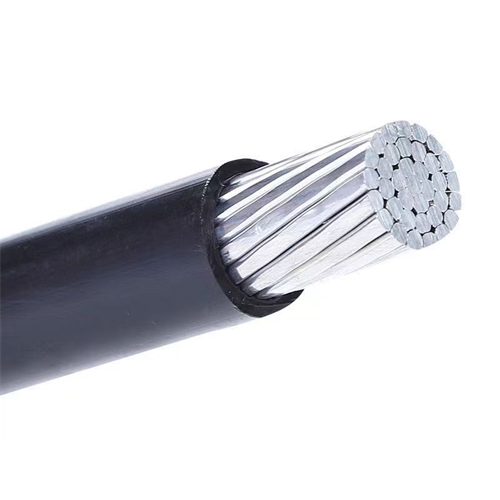

• 导线型号含义：例如，JKLYJ表示铝芯交联聚乙烯绝缘架空电缆，其中“J”表示架空绝缘导线，“KL”表示铝芯，“YJ”表示交联聚乙烯绝缘。
